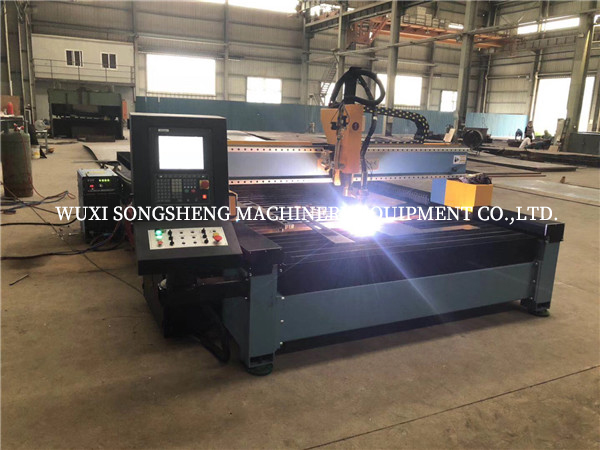

台式等离子切割机

台式等离子系统可以切割任何导电金属，包括不锈钢、铝、铜和黄铜。与之不同的是，火焰切割机则是利用氧气和低碳钢中的铁之间发生的化学反应进行切割，因而只能用于切割低（碳）钢。此外，台式等离子系统还可用于刨削、打标或切割生锈、涂有油漆甚至堆叠的金属。而且，您还可以使用台式等离子系统进行坡口切割或切割钢板网，而火焰切割很难做到这两点。

对于采用火焰切割的用户而言，要掌握火焰化学参数的设置并保持火焰的化学性，需要花费时间学习和实践。而 Hypertherm 的 Powermax 系列产品是通过压缩空气运行，不存在要混合或调节的气体。如果您使用的是带 CNC 或自动气体操作台的机用等离子系统，则出厂时所有参数都已为操作工设置妥当。无需手动调节气体。此外，Powermax 手持等离子系统可以 拖拽切割 ， 这意味着操作工可沿金属表面拖动割炬。无需保持任何 距离 （良好火焰切割的一个关键要素）。而且这样更容易按照模板和图样进行切割，尤其是带曲线的模板和图样。 无需调节气体、拖拽切割能力以及方便易用的控制装置，使得等离子系统更易于学习。

机械部分

1.）机器门架结构
　
主机由横梁和两个纵向端架组成。机器门架由端架和横梁组成，横梁采用焊接方管结构,回火去内应力，具有很高的强度和刚性。纵、横向均采用拖链装置。
　
纵横向导轨采用高精度直线导轨，紧固在钢架基础上。纵横向的驱动系统装在纵向端架内，低位置的设计使传动更加合理平稳。

2.）机器驱动
　
机器的驱动是由可靠的松下伺服电机驱动系统实现的。纵向和横向的驱动装置都由驱动齿轮箱和精密齿条组成,末级齿轮和齿条间的啮合可自动消隙,从而保证了机器在连续运动中的高精度。XY轴减速器均采用日本新宝SHIMPO公司原装减速器(减速器与电机安装为一体)保证运行时低噪音及产生的齿轮间隙。
　
升降调节装置：升降装置为同行最优，采用减速电机直传丝杆，带动割炬升降，其中影响整机切割精度的关键部位－导向杆选用双圆柱直线导轨，保证上下方向运行平稳可靠各割缝的垂直度。

3）材质说明：

横 梁：Q235钢（A3钢） 齿 轮：40铬

齿 条：45号钢 齿条精度：7级

模 数：2

电气部分

QL系列产品重视开发应用最新技术的伺服系统和逻辑控制系统。选用松下交流伺服驱动器和电机。松下交流伺服系统

主要功能特点：
　
　●采用松下公司独特算法，使速度频率响应提高2倍，达到500HZ；定位超调整定时间缩短为以往产品的1/4；
　
　●具有共振抑制和控制功能：可函盖机械的刚性不足，从而实现高速定位；
　
　●具有一系列方便使用的功能；
　
　●内藏频率解析机能(FFT)，从而可检测出机械的共振点，便于系统调整；
　
　●有两种自动增益调整方式：常规自动增益调整和实时自增益调整；
　
　●配有RS485，RS232C通信口，上位控制器可同时控制多达16个轴；
　
　●电机防护等极达IP65，环境适应性强。

主要技术参数：
