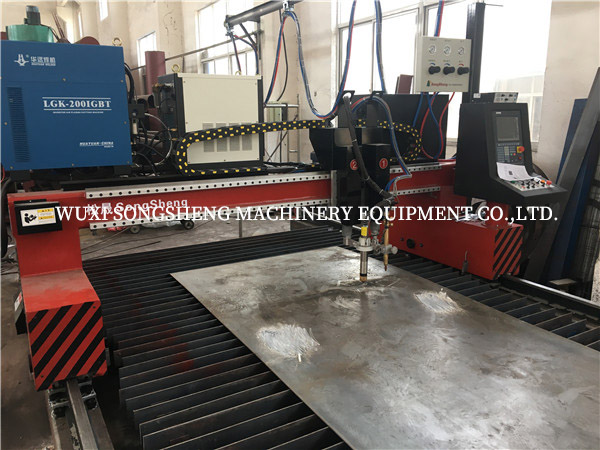

数控火焰等离子切割机

数控火焰切割机数控切割机(CNC Cutting Machine )就是用数字程序驱动机床运动，搭载火焰切割系统，使用数控系统来控制火焰切割系统的开关，对钢板等金属材料进行切割。这种机电一体化的切割设备为数控火焰切割机。数控火焰切割机可分为3大部分：数控系统、火焰切割系统、驱动系统，不同厂家生产的大体相同。 数控火焰切割机英文名称flame cutting machine

数控火焰切割机切割具有大厚度碳钢切割能力，切割费用较低，但存在切割变形大，切割精度不高，而且切割速度较低，切割预热时间、穿孔时间长，较难适应全自动化操作的需要。它的应用场合主要限于碳钢、大厚度板材切割，在中、薄碳钢板材切割上逐渐会被等离子切割代替。

产品特点：
①.横梁：采用方管对焊结构，具有刚性好，精度高，自重轻，惯性小的特点。所有焊接件均振动时效去应力处理，有效的防止了结构变形；
②.纵、横向驱动：均采用精密齿轮齿条（7级精度）传动。横向导轨采用台湾进口的直线导轨，纵向导轨采用精密加工的电梯专业导轨，保证了切割机的运行平稳，精度高，且经久耐用，清洁美观；减速采用行星齿轮减速器，可以非常完美的保证运动的精度和平衡度；
③.纵向驱动架（端架）：两端装有水平导向轮，可调整驱动架底部偏心轮对导轨的紧压程度，使整机在运动中保持稳定的导向。装有除尘器，随时刮扫积聚在导轨表面的杂物；
④.驱动系统：选用日本全数字交流伺服或德国百格拉步进驱动技术，使整机运行平稳，速度变速范围宽，加速时间短；
⑤.升降体：采用铝合金结构体，升降导向采用贯通式升降，升降提升采用滚珠丝杠提升；
⑥.简单易用的自动编程系统，使数控编程不再复杂，轻而易举；
⑦.数控控制系统：采用自主研发控制系统，配合PLC作输入输出控制，使该电气系统具有优良稳定性和超强抗干扰。

等离子弧切割机是借助等离子切割技术对金属材料进行加工的机械。等离子切割是利用高温等离子电弧的热量使工件切口处的金属部分或局部熔化(和蒸发)，并借高速等离子的动量排除熔融金属以形成切口的一种加工方法。

等离子切割机配合不同的工作气体可以切割各种氧气切割难以切割的金属，尤其是对于有色金属（不锈钢、碳钢、铝、铜、钛、镍）切割效果更佳；其主要优点在于切割厚度不大的金属的时候，等离子切割速度快，尤其在切割普通碳素钢薄板时，速度可达氧切割法的5~6倍、切割面光洁、热变形小、几乎没有热影响区。

机器结构
1.机架采用全焊接结构，坚固合理，操作简单，持久耐用。
2.切割速度快，精度高。切割口小，整齐，无掉渣现象。在传统的数控系统的基础上，改进了切割用的控制方式，避免了二次修整加工。
3.适用于低碳钢板、铜板、铁板、铝板、镀锌板、钛金板等金属板材。
4.数控系统配置高。自动引弧，性能稳定，引弧成功率达到99﹪以上。
CNC系列数控火焰/等离子切割机技术参数
